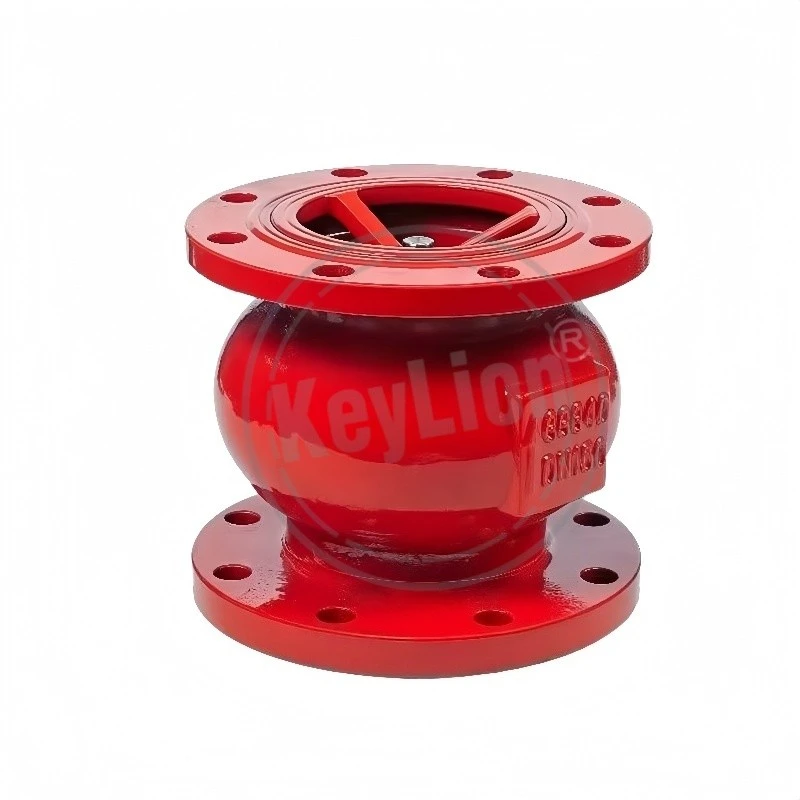

Clapet anti-retour de type silencieux
Présentation du produit
Le clapet anti-retour de type silencieux est conçu pour empêcher le reflux dans les systèmes d'alimentation en eau, de CVC, de protection incendie et de pompage tout en minimisant les coups de bélier et le bruit d'écoulement.

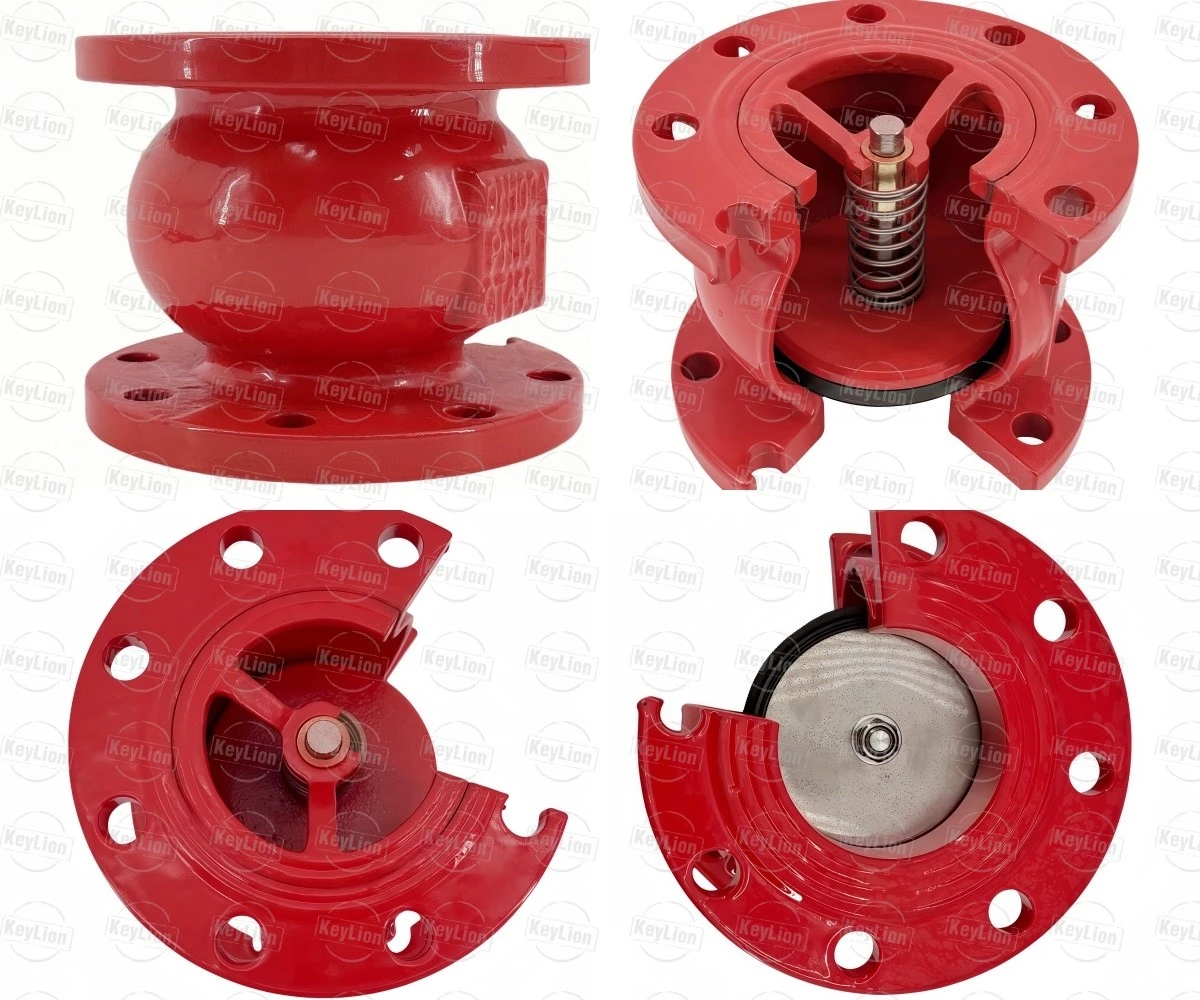

La vanne utilise une conception de disque assisté par ressort-qui permet une fermeture rapide avant que l'inversion du débit ne se produise, réduisant ainsi les coups de bélier et protégeant les canalisations, les pompes et les équipements associés.
Disponible dans une construction en fonte ductile robuste-avec des connexions à bride standard, avec des composants internes-en acier inoxydable de haute qualité et en bronze.
Paramètre du produit
| Paramètre | Détails des spécifications |
| Nom du produit | Clapet anti-retour de type silencieux |
| Matériau principal | Fonte Ductile |
| Finition des surfaces | Epoxy Rouge ou Bleu |
| Pression de service | 1,0 MPa, 1,6 MPa, 2,5 MPa |
| Taille | 50 mm, 65 mm, 80 mm, 100 mm, 125 mm, 150 mm, 200 mm, 250 mm, 300 mm |
| Connexion | Extrémité de bride |
| Médias | Eau |
| Plage de température | 0 degré - 80 degré |
| Classe de fuite | Classe A |
Matériau du produit
Partie | Matériel |
Corps | Fonte ductile QT450-10 |
Tige | Acier inoxydable 304 |
Disque | Fonte Ductile |
Printemps | Acier inoxydable 304 |
Boulon | Acier inoxydable 304 |
Joint | NBR |
Bague | Bronze |
Pourquoi choisir notre clapet anti-retour de type silencieux
La conception assistée par ressort-permet une fermeture rapide avant l'inversion du débit, atténuant ainsi les chocs hydrauliques et les vibrations du système.
Les sièges à recouvrement de précision vérifiés par les tests de pression API 598 ou EN 12266-1 minimisent le risque de micro-fuites.
Un chemin d'écoulement optimisé pour la dynamique des fluides réduit les turbulences internes, contribuant ainsi à réduire la chute de pression et les coûts énergétiques de pompage.
Le déplacement fluide du disque et la fermeture à ressort réduisent efficacement les vibrations du pipeline et le bruit de fonctionnement.
La conception du disque guidé minimise l'usure inégale du siège, tandis que les ressorts en acier inoxydable garantissent un fonctionnement répété et fiable dans des cycles industriels continus.
Applications typiques
Réseaux municipaux d'approvisionnement, de transfert et de distribution d'eau.
CVC, systèmes de refroidissement et tours de refroidissement pour bâtiments commerciaux.
Boucles de pompage industrielles et usines de traitement des eaux brutes.
Prévention du refoulement des conduites de protection incendie à haute-pression.
Normes internationales et conformité
Nos clapets anti-retour de type silencieux sont conçus, fabriqués et testés en stricte conformité avec les normes industrielles mondiales :
Conception et fabrication
ASME B16.34, API 594
Dimensions face à face-à-face
EN 558 série 10, ASME B16.10
Compatibilité de perçage de bride
ANSI/ASME B16.1 Classe 125/150, EN 1092-2 PN16/PN25, BS 4504
Inspection et tests de pression
API 598, EN 12266-1
Force de fabrication et assurance qualité
En tant que fabricant certifié ISO 9001, nous atténuons vos risques d'achat grâce à un contrôle rigoureux des processus :
Traçabilité des matériaux
Toutes les pièces moulées proviennent de fonderies vérifiées. Chaque lot est accompagné d'un numéro de chaleur unique et d'un rapport de test de matériaux (MTR) correspondant aux normes EN 10204 3.1.
Usinage de précision CNC
Les composants critiques, notamment le siège et le disque, sont usinés sur des centres CNC avancés pour garantir des tolérances serrées, une concentricité impeccable et un alignement parfait.
Centre de test-en interne
Notre usine est équipée de -bancs d'essais hydrauliques et pneumatiques de grande capacité. 100 % de nos vannes sont soumises à des tests de pression stricts avant l'emballage, et des tableaux de test peuvent être fournis avec votre expédition.
