Clapet de pied de 50 mm
Présentation du produit

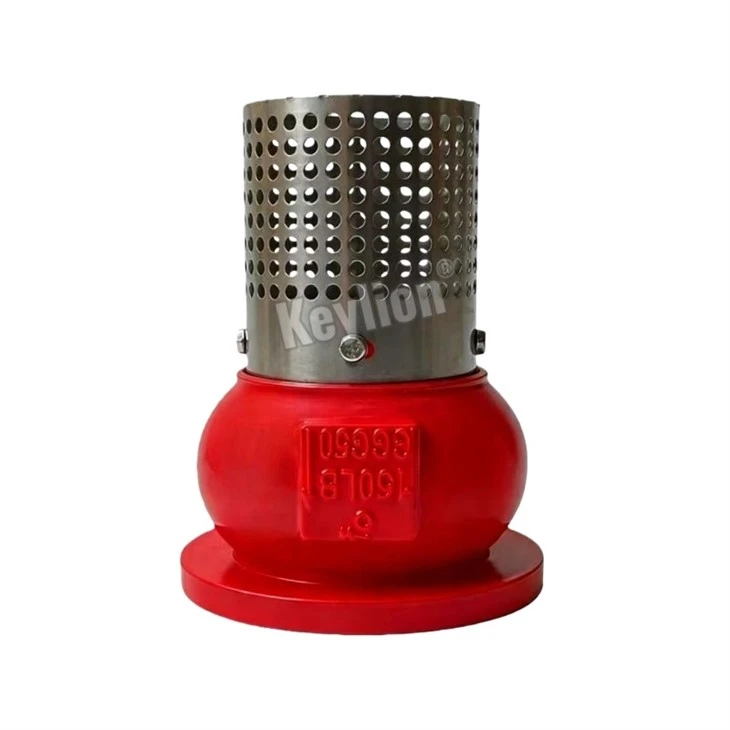

Le clapet de pied de 50 mm est un clapet d'extrémité d'aspiration-conçu pour empêcher le reflux et maintenir l'amorçage de la pompe dans les systèmes de transfert d'eau. Il combine un mécanisme de contrôle avec une crépine de protection pour réduire le reflux et l'entrée de débris, couramment utilisé dans les systèmes de pompage, de prise d'eau et de drainage pour un contrôle fiable des fluides et des besoins de maintenance réduits.
Spécifications techniques
| Paramètre | Spécification |
| Nom du produit | Clapet de pied |
| Taille nominale | DN50 (50MM / 2") |
| Gamme de tailles disponibles | DN50 à DN300 (2" à 12") |
| Pression nominale | PN10 / PN16 / PN25 |
| Pression de service | 1,0MPa / 1,6MPa / 2,5MPa |
| Support de travail | Eau/Eaux usées |
| Type de connexion | À bride |
| Norme de bride | ANSI/GB/BS |
| Options de couleur | Bleu / Rouge |
| Température de fonctionnement | Dépend du matériau du joint et des conditions du fluide |
Détails du matériau
| Composant | Matériel |
| Corps | Fonte Ductile GGG50 |
| Passoire | Acier inoxydable 304 |
| Tige | Acier inoxydable 304 |
| Disque | Fonte ductile avec revêtement EPDM |
| Printemps | Acier inoxydable 304 |
| Bague | Bronze |
Scénarios d'application
Systèmes de conduites d'aspiration de pompe
Systèmes de prise d'eau
Conduites de transfert d'eau souterraines
Systèmes de pompage de drainage
Systèmes de transfert des eaux usées
Systèmes de pompage d'irrigation
Systèmes d'extraction d'eau de réservoir
Systèmes de circulation d'eau industrielle
Systèmes d'aspiration d'alimentation en eau d'incendie
Systèmes municipaux de transport par eau
Assurance qualité
Vérification des matières premières, y compris l'inspection de la composition chimique et de la qualité des matériaux
Inspection dimensionnelle selon les exigences des dessins et des normes de brides
Test de pression hydrostatique pour la résistance du corps et l'intégrité de l'étanchéité
Test d'étanchéité du siège pour vérifier les performances d'étanchéité
Inspection de l’épaisseur du revêtement pour vérifier la cohérence de la protection de surface
Inspection de l'assemblage pour la vérification du fonctionnement des composants mobiles
Inspection visuelle de la surface pour les défauts de coulée et la qualité de finition
Contrôle de la traçabilité des matériaux tout au long du processus de production
Test de pression EN 12266, le cas échéant
Certification du système de gestion de la qualité ISO 9001
Options de personnalisation
| Article | Options disponibles |
| Marquage du logo | Marquage laser / Logo moulé / Plaque signalétique |
| Conditionnement | Carton / Caisse en contreplaqué / Emballage en palette |
| Norme de bride | ANSI/DIN/BS/JIS/GB |
| Mise à niveau matérielle | Acier inoxydable 316 / Fonte ductile de qualité supérieure- |
| Revêtement | Revêtement époxy / Revêtement anti-corrosion |
| Couleur | Bleu / Rouge / Couleur personnalisée |
| Classe de pression | PN10 / PN16 / PN25 |
| Matériau du joint | EPDM / NBR / Autres matériaux spécifiés |
| Service OEM | Disponible |
FAQ
